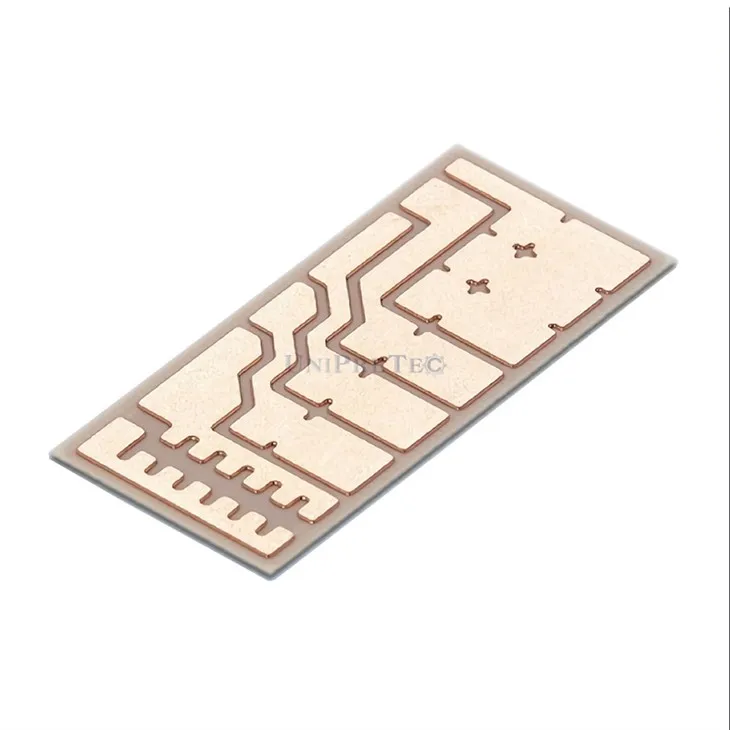

Tjockfilms keramiska substrat

Tjockfilms keramiska substrat är specialiserade material som används i elektroniska komponenter och kretsar. De är sammansatta av lager av keramiskt material, vanligtvis aluminiumoxid (Al2O3), med ledande och isolerande material avsatta på dem genom en screentrycksprocess. Dessa substrat fungerar som en grund för montering och sammankoppling av elektroniska komponenter.

Nyckelpunkter för keramiska substrat för tjockfilm

1. Materialsammansättning

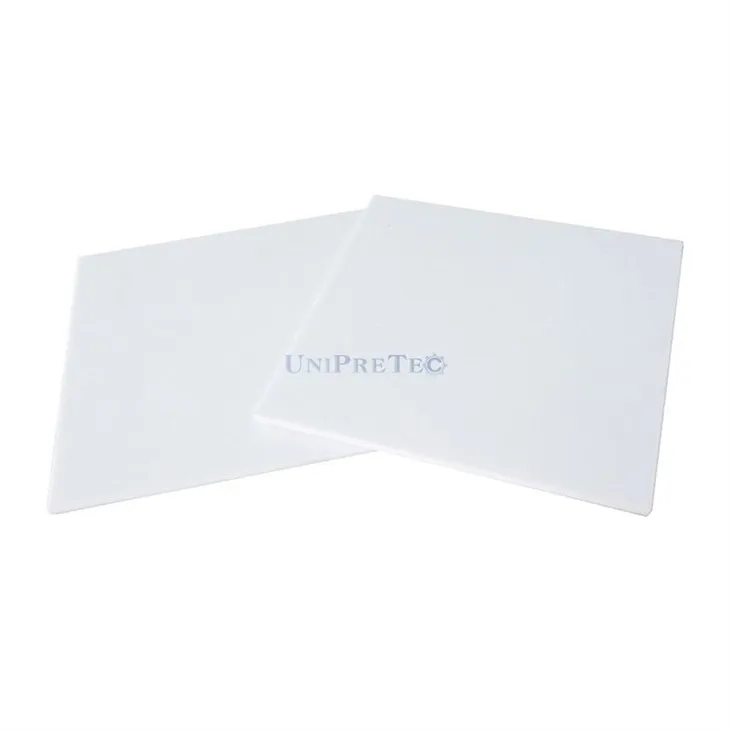

Basmaterialet är vanligtvis aluminiumoxid (Al2O3), valt för sin utmärkta värmeledningsförmåga, mekaniska styrka och elektriska isoleringsegenskaper. Andra keramiska material kan också användas, beroende på den specifika applikationen.

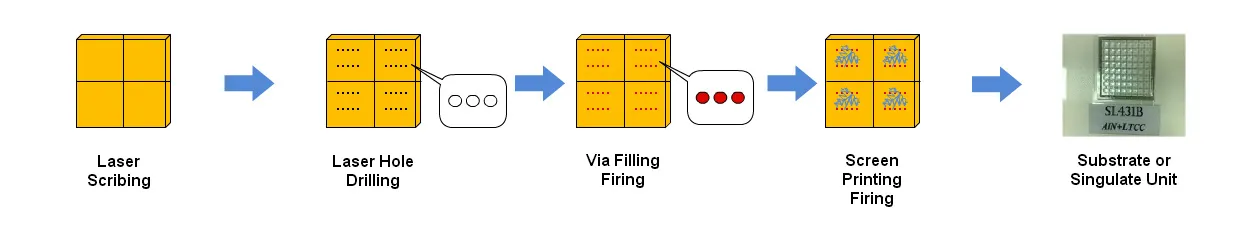

2. Screentryckprocess

Tjockfilmsteknik involverar applicering av lager av ledande, resistiva och dielektriska pastor på det keramiska substratet genom en screentrycksprocess. Denna process möjliggör exakt placering av dessa material i definierade mönster.

3. Konduktiva lager

Dessa lager är vanligtvis gjorda av ädelmetaller som silver, guld eller palladium. De fungerar som ledande vägar för elektriska signaler.

4. Resistiva skikt

Dessa lager är gjorda av material med hög resistivitet, som ruteniumoxid eller nickel-krom. De används för att skapa motstånd på substratet.

5. Dielektriska skikt

Isolerande skikt, vanligtvis gjorda av glas eller keramik, läggs till separata ledande spår och komponenter.

6. Eldningsprocess

Efter att varje lager applicerats genomgår substratet en bränningsprocess i en högtemperaturugn. Denna process sintrar materialen och skapar en solid, integrerad struktur.

7. Komponentintegration

Elektroniska komponenter som motstånd, kondensatorer och till och med vissa typer av halvledarenheter kan monteras direkt på tjockfilmskeramiska substrat. Detta förenklar monteringsprocessen för elektroniska kretsar.

Fördelar

Hög integration

Tjockfilms keramiska substrat möjliggör hög komponentdensitet och miniatyrisering av elektroniska kretsar.

Termisk hantering

Det keramiska materialet ger god värmeledningsförmåga, vilket hjälper till att avleda värme från komponenter.

Pålitlighet

Den integrerade strukturen minskar antalet sammankopplingar, vilket kan leda till ökad tillförlitlighet.

Tillämpningar av keramiska substrat för tjockfilm

Hybrid integrerade kretsar (HIC)

Tjockfilmssubstrat används ofta i HIC, som kombinerar fördelarna med integrerade kretsar (IC) och diskreta komponenter.

Sensorer

De används i olika typer av sensorer, inklusive trycksensorer, temperatursensorer och gassensorer.

Kraftelektronik

Tjockfilmssubstrat används i kraftmoduler för applikationer som motordrivningar och växelriktare.

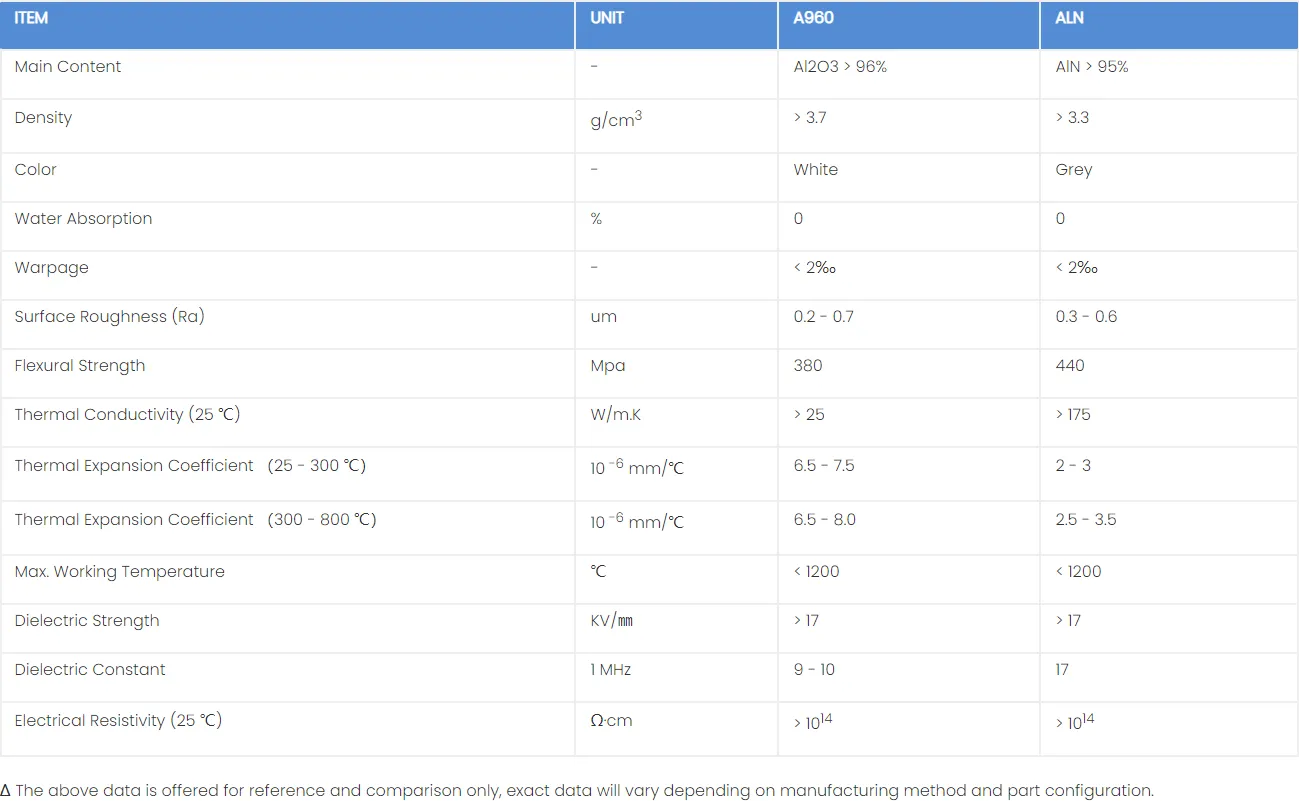

Materialegenskaper hos keramiska substrat med tjockfilm
